Como criar um diagrama de atividades [+exemplos]

By Joan Ang, May 19, 2022

diagrama de atividades

Um diagrama de atividades é uma ótima ferramenta para criar um modelo de como um sistema deve se comportar ao realizar uma série de ações.

Os diagramas de atividades são especialmente usados no desenvolvimento de software e podem ser empregados nas diferentes fases de um projeto.

Este artigo discutirá o que é um diagrama de atividades, seus componentes e como você pode criar um para ajudar em seus projetos.

Assim, você poderá usar a ferramenta de diagrama UML da Venngage para fazer um diagrama de atividades claro e atraente.

Clique para avançar:

O que é um diagrama de atividades?

Um diagrama de atividades ou diagrama de atividades UML ilustra o fluxo ou sequência de ações que são realizadas em um sistema.

Aqui está um exemplo de um diagrama de atividades que mostra as ações ou etapas que são executadas ao criar uma transação em um sistema de processamento de pagamentos:

diagrama de atividades

UML ou “Unified Modeling Language” é uma linguagem de modelagem de software usada para representar o design de um sistema específico.

Na UML, os sistemas são modelados com base em sua estrutura ou comportamento e são classificados em diagramas UML estruturais ou comportamentais.

Os diagramas de atividades UML se enquadram nos diagramas de comportamento porque modelam como um sistema se comporta quando as ações são executadas para concluir uma atividade ou processo.

Embora as atividades sejam geralmente dispostas em ordem sequencial, os diagramas de atividades também podem mostrar atividades simultâneas ou que estão acontecendo ao mesmo tempo.

Um diagrama de atividades também pode ser usado para apresentar o fluxo de eventos e identificar os requisitos em um processo de negócios.

Para que são usados os diagramas de atividades?

Os diagramas de atividades são usados para vários propósitos e em diferentes fases do processo de desenvolvimento.

Durante a fase de planejamento, você pode criar um diagrama de atividades para descrever fluxos de trabalho e representar visualmente a sequência de atividades em um sistema.

Enquanto isso, na fase de requisitos, os diagramas de atividades podem ser usados para apresentar diferentes casos de uso para um sistema.

Quanto à fase de projeto, um diagrama de atividades pode modelar elementos de software como método, função e operação.

Outros usos de diagramas de atividades incluem:

  • Modelagem de processos de negócios
  • Ilustração dos aspectos dinâmicos de um sistema
  • Definição da lógica ou regras de um sistema
  • Identificação de casos de uso para um sistema
  • Simplificação de fluxos de trabalho complexos
diagrama de atividades

Voltar ao índice

Quais são os componentes básicos de um diagrama de atividades?

Os diagramas de atividades são frequentemente comparados aos fluxogramas porque mostram como um processo “flui” de uma atividade para outra.

No entanto, a diferença entre eles está nos elementos e símbolos que compõem um diagrama de atividades. Os componentes básicos incluem:

  • Fase inicial e fase final – todos os diagramas de atividades têm uma fase inicial e uma fase final que marcam o início e o fim do processo.
  • Atividade ou estado de ação – representa uma única atividade que coloca uma série de ações em movimento. Um exemplo pode ser um usuário fazendo login em sua conta em um sistema bancário para dispositivos móveis.
  • Ações – uma ação ou etapa na atividade na qual o sistema ou o usuário executa uma tarefa. Seguindo nosso exemplo, uma ação pode ser um usuário verificando o saldo de sua conta.
  • Objetos – estes são os materiais ou dados que são criados ou usados dentro de uma atividade.
  • Decisões – estas são as decisões que precisam ser respondidas com ‘sim’ ou ‘não’ antes de prosseguir para outra ação ou atividade.
  • Sincronização – consiste no nó de bifurcação que marca a criação de fluxos simultâneos e no nó de junção que mescla novamente os fluxos simultâneos em um único fluxo.
  • Sinais – usados para indicar como ações podem ser feitas fora do sistema para modificar uma atividade. Por exemplo, para que o pagamento seja efetuado, um usuário pode receber um sinal na forma de uma OTP para autorização.
  • Swimlanes (raias) – são colunas ou categorias criadas para agrupar atividades relacionadas que são realizadas por diferentes atores.

O que são os símbolos do diagrama de atividades?

Os componentes mencionados acima são representados por várias formas e símbolos em um diagrama de atividades. Para sua referência, alguns deles estão incluídos neste exemplo:

diagrama de atividades
  • Nó inicial: um pequeno círculo preenchido que simboliza o estado inicial ou o início da atividade.
  • Nó de atividade: um retângulo com cantos arredondados que simboliza uma atividade ou estado de ação.
  • Nó de ação: um símbolo em forma de estádio ou cápsula que é usado para representar uma ação.
  • Fluxo de ação: uma seta representando a transição de uma atividade ou ação para outra. Também chamado de borda de atividade ou fluxo de controle.
  • Nó de objeto: um retângulo que representa um objeto criado ou usado na atividade.
  • Fluxo de objetos: um ângulo ou seta tracejada colocada após uma ação para mostrar a criação de um objeto ou antes de uma ação para mostrar que ela requer um objeto.
  • Nó de bifurcação ou nó de junção: ambos são representados por uma linha horizontal grossa que divide uma ação em fluxos simultâneos (nó de bifurcação) ou une fluxos simultâneos em uma única ação (nó de junção).
  • Evento temporal: um símbolo de ampulheta que representa um intervalo de tempo dentro de uma atividade.
  • Sinais enviados e recebidos: uma forma de pentágono em forma de seta (sinal enviado) indica que um sinal precisa de ser recebido para concluir uma ação, enquanto uma forma de bandeira com um rabo de andorinha (sinal recebido) indica que o sinal foi recebido.
  • Nó final: um pequeno círculo preenchido dentro de outro círculo marcando a fase final ou o fim da atividade.
diagrama de atividades

Voltar ao índice

4 etapas para criar um diagrama de atividades

O processo pode ser resumido em quatro etapas:

Identificar as etapas da ação

A primeira etapa é identificar um processo ou atividade que você deseja representar visualmente e delinear as etapas ou ações necessárias para sua conclusão. Procure preparar todas as partes do seu diagrama antes de continuar a criá-lo.

Identificar os atores

Em seguida, determine os atores que executarão cada etapa da atividade. Eles irão compor suas categorias ou raias.

Organizar o fluxo de processos

Agora você pode continuar redigindo seu diagrama de atividades. Crie o nó inicial desenhando um círculo preenchido para marcar o início do processo ou atividade. Em seguida, use nós de atividade ou nós de ação para traçar as etapas na ordem correta e criar um fluxo.

Divida a página em colunas para criar raias e alinhar cada etapa com sua categoria correspondente. Adicione objetos, decisões, sinais e atividades simultâneas, se houver, e use os símbolos corretos para representá-las.

Una todas as etapas usando fluxos de ação e continue adicionando mais componentes até chegar a um processo ou atividade completo. Não se esqueça de marcar o final do processo com um nó final.

Monte seu diagrama de atividades usando a ferramenta de diagrama UML da Venngage

Com seu rascunho finalizado, agora você pode finalizar seu diagrama de atividades usando um criador de diagramas intuitivo.

A ferramenta de diagrama UML da Venngage permite usar e personalizar dezenas de modelos e diagramas gratuitamente para que o processo seja o mais tranquilo possível.

Rotule e conecte nós sem esforço, altere cores, formas e fontes e adicione ícones e planos de fundo usando o editor inteligente.

diagrama de atividades

A Venngage também oferece um recurso empresarial chamado Minha Marca que permite adicionar o logotipo, paleta de cores e fontes da sua empresa a todos os seus designs com um único clique.

Por exemplo, com este recurso de branding da Venngage, você pode fazer com que o modelo de diagrama de atividades anterior reflita a identidade visual da sua marca.

Os modelos da Venngage não são apenas gratuitos e projetados profissionalmente, mas também podem ser adaptados para vários casos de uso e setores para atender às suas necessidades e requisitos específicos.

diagrama de atividades

Uma conta comercial também inclui o recurso de colaboração em tempo real (em inglês), para que você possa convidar membros de sua equipe para trabalhar simultaneamente em um projeto.

A Venngage permite-lhe compartilhar seu diagrama de Venn online e fazer o download como um arquivo PNG ou PDF. Dessa forma, seu diagrama de Venn estará sempre pronto para apresentação.

Voltar ao índice

5 exemplos de diagramas de atividades

Aqui estão mais alguns exemplos de diagramas de atividades:

1. Diagrama de atividades do processo de registro do aluno

Este diagrama de atividades mostra a série de ações executadas pelo aluno, o sistema de matrícula e o setor de matrículas para concluir o processo de matrícula do aluno.

diagrama de atividades

2. Diagrama de atividades do processo de gerenciamento de documentos

Como mencionamos anteriormente, os diagramas de atividades também podem ser usados para modelar processos de negócios. Neste exemplo, um diagrama de atividades é usado para retratar as etapas envolvidas no processo de criação de um documento formal:

diagrama de atividades

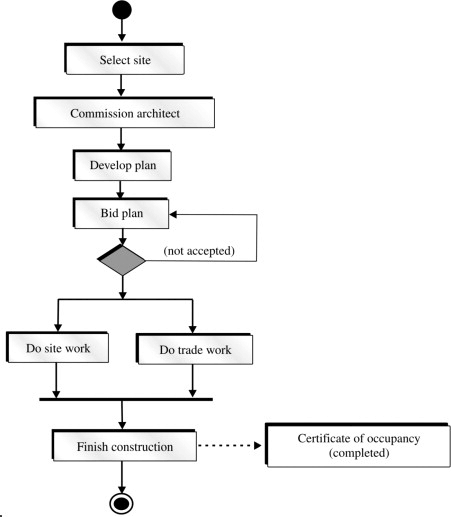

3. Diagrama de atividades do processo de construção

Este é um exemplo de um diagrama de atividades usado para descrever as etapas de um processo de negócios. São utilizados diferentes símbolos, como um nó de bifurcação e junção para iniciar e encerrar um fluxo simultâneo:

diagrama de atividades

4. Diagrama de atividade do processo de consulta de pesquisa de regulamentação de tráfego

Este diagrama de atividades descreve o processo de execução de uma consulta de pesquisa em um banco de dados de regulamentação de tráfego. Ele apresenta os sinais enviados e recebidos, bem como o nó de objeto para indicar que um objeto na forma de um resultado de pesquisa é criado a partir da última etapa do processo.

diagrama de atividades

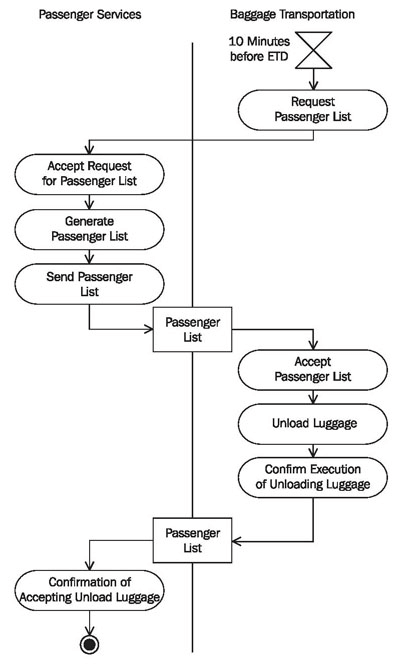

5. Diagrama de atividades do processo de embarque de passageiros

Por fim, este exemplo de diagrama de atividades retrata as ações necessárias no processo de check-in de bagagem e embarque de um passageiro usando um sistema de embarque para voo:

diagrama de atividades

Voltar ao índice

Perguntas frequentes sobre diagramas de atividades

Qual é a diferença entre um diagrama de atividades e swimlane?

Um diagrama de atividades mostra o fluxo de atividades em um sistema, enquanto um diagrama swimlane (raias) mostra os indivíduos e departamentos responsáveis pelas etapas de um processo. As raias funcionam apenas como uma parte de um diagrama de atividades, que podem ou não conter raias.

Posso fazer um diagrama de atividades no Word?

A tarefa será um pouco desafiadora, pois o Word não oferece nenhum modelo que possa ser facilmente editado.

Uma forma seria usar um gráfico SmartArt como base para seu diagrama e criar a partir dele, mas ainda assim seria necessário adicionar formas e símbolos manualmente.

A ferramenta de diagrama UML da Venngage é a melhor opção, pois permite escolher e editar modelos em um só lugar.

Como um diagrama de caso de uso difere de um diagrama de atividades?

Um diagrama de casos de uso modela as funções ou usos de um sistema, enquanto um diagrama de atividades retrata como o sistema funciona modelando as atividades ou fluxos de trabalho envolvidos. Um diagrama de atividades mostra os elementos internos de um sistema, mas o mesmo não pode ser dito de um diagrama de casos de uso.

Voltar ao índice

Conclusão: crie um diagrama de atividades para ilustrar efetivamente as atividades e fluxos de trabalho em um processo ou sistema

Os diagramas de atividades podem representar e simplificar como as ações são realizadas dentro de um processo ou sistema, o que pode ajudar na comunicação dos processos de negócios e no design e desenvolvimento bem-sucedidos de sistemas.

Use a ferramenta de diagrama UML da Venngage para criar um diagrama de atividades para seu próximo projeto.
